Ano ang Mechanical Coupling para sa HDPE Pipe?

Dumating ang isang maintenance crew sa isang nakabaon na linya ng tubig ng HDPE na tumutulo sa isang basang kanal. Walang electrofusion machine, walang generator, at walang sapat na espasyo upang ilipat ang isang mabigat na butt fusion rig. Sa loob ng isang oras, pinuputol ng mga tripulante ang nasirang seksyon, dumudulas sa mekanikal na pagkabit, hinihigpitan ang mga bolts, at sinusuri ng presyon ang joint. Iyon ang pangunahing trabaho ng isang mekanikal na pagkabit para sa HDPE pipe.

Ang maikling sagot ay ito: ang mechanical coupling para sa HDPE pipe ay isang non-fusion connecting device na nagdurugtong sa dalawang dulo ng pipe sa pamamagitan ng pag-clamping sa labas ng pipe. Gumagamit ito ng elastomeric seal, matibay na housing, at mechanical tightening element gaya ng bolted ring, threaded nut, o compression segment. Ang ibabaw ng HDPE pipe ay hindi natutunaw, at walang kuryenteng kailangan para sa hinang.

Ang isang mekanikal na pagkabit ay hindi lumikha ng isang monolitikong pader ng tubo. Sa halip, lumilikha ito ng sealed mechanical joint na naglilipat ng pressure sa pamamagitan ng seal at naglilipat ng axial force sa pamamagitan ng friction, thread, o positibong locking profile. Ang pagkakaibang iyon ay mahalaga para sa mga rating ng presyon, nakabaon na pag-install, at pangmatagalang pagpapanatili.

Ginagawa nitong mahalaga ang mechanical couplings para sa repair work, pansamantalang bypass, transition connections, at mga sitwasyon kung saan hindi praktikal ang fusion welding. Hindi sila palaging ang pinakamurang solusyon para sa isang mahabang bagong pipeline, ngunit nalulutas nila ang ibang hanay ng mga problema.

Ang mga talata sa ibaba ay sumasaklaw sa mga pangunahing uri ng coupling, mga pagsasaalang-alang sa presyon, pamamaraan sa pag-install, mga karaniwang pagkakamali, at praktikal na pamantayan sa pagpili batay sa nakikita natin sa loob ng sarili nating HDPE pipe at fitting factory.

Paano Gumagana ang Mechanical Coupling sa HDPE Pipe

Gumagana ang bawat mekanikal na coupling sa parehong pangunahing prinsipyo: ang radial compression ay lumilikha ng isang seal, at ang coupling body ay humahawak sa dalawang dulo ng pipe sa pagkakahanay. Kapag hinigpitan ng installer ang isang nut o set ng bolts, itinutulak ng coupling ang isa o higit pang elastomeric gaskets sa labas ng dingding ng HDPE pipe. Dahil ang HDPE ay isang thermoplastic, bahagyang nade-deform ang ibabaw ng tubo sa ilalim ng compression, na tumutulong sa gasket na punan ang anumang mga iregularidad sa ibabaw.

Ang lakas ng joint ay nakasalalay sa tatlong mga kadahilanan: ang dami ng radial compression sa seal, ang kakayahan ng housing na labanan ang pagpapalawak sa ilalim ng presyon, at ang halaga ng axial restraint sa pagitan ng dalawang dulo ng pipe.

Ang isang kritikal na pagkakaiba ay pinigilan laban sa hindi pinigilan. Ang isang pinigilan na mekanikal na pagkabit ay idinisenyo upang labanan ang mga puwersa ng pull-out na dulot ng panloob na presyon, thermal contraction, o paggalaw ng lupa. Ang isang non-restrained coupling ay maaaring magkaroon ng pressure sa isang maikling pagsubok, ngunit maaari itong mag-slide off kung mataas ang axial forces. Para sa mga nakabaon na tubo, palaging kumpirmahin kung ang pagkabit ay may positibong mekanismo ng pagkakahawak o kung kinakailangan ang mga thrust block.

Dahil ang HDPE pipe ay lumalawak at kumukontra sa mga pagbabago sa temperatura, ang mekanikal na disenyo ng coupling ay dapat pahintulutan ang maliit na paggalaw ng ehe o ang nakapaligid na pag-install ay dapat na pigilan. Ito ay lalong mahalaga sa mga tubo sa itaas ng lupa na nakalantad sa direktang sikat ng araw.

Mga Pangunahing Uri ng Mechanical Coupling para sa HDPE Pipe

Ang mga mekanikal na coupling ay hindi isang solong pamilya ng produkto. Mayroong hindi bababa sa apat na karaniwang disenyo na ginagamit sa HDPE pipe: compression sleeve couplings, flanged connections, threaded transition fittings, at bolted split-sleeve couplings. Ang bawat isa ay may iba't ibang lohika sa pag-install, kapasidad ng presyon, at pag-uugali sa pagpapanatili.

Kapag pumipili ng uri, magsimula sa koneksyon na talagang kailangan mo. Kung ikaw ay sumasali sa dalawang plain HDPE pipe ends, isang compression sleeve coupling ang pinakadirektang solusyon. Kung kumokonekta ka sa isang pump flange, gumamit ng flange adapter. Kung kumokonekta ka sa isang sinulid na bahagi ng metal, gumamit ng sinulid na angkop na paglipat.

Mechanical Coupling vs Fusion Welding: Mga Pangunahing Pagkakaiba

Ang fusion welding ay lumilikha ng permanenteng, monolitikong joint sa pamamagitan ng pagtunaw ng mga molekula ng HDPE nang magkasama. Ang isang mekanikal na pagkabit ay lumilikha ng isang separable joint sa pamamagitan ng pagpindot sa isang elastomer laban sa pipe. Ang Fusion ay karaniwang ang unang pagpipilian para sa mga bagong buried water at gas pipelines. Ang mekanikal na pagkabit ay karaniwang ang mas praktikal na pagpipilian para sa pag-aayos, trabahong pang-emerhensiya, mga paglipat, at mga pag-install kung saan ang mga kagamitan sa pagsasanib ay hindi maaaring dalhin sa site.

Para sa mga pipeline kung saan posible ang pagsasanib, nananatili itong pinakakaraniwang paraan ng pagsali dahil hindi ito umaasa sa isang elastomer na maaaring tumanda. Ngunit ang pagsasanib ay may tunay na mga limitasyon: nangangailangan ito ng kapangyarihan, malinis o tuyo na mga ibabaw, sinanay na mga operator, at sapat na espasyo sa paligid ng tubo. Ang mga mekanikal na coupling ay sadyang idinisenyo para sa mga sitwasyon kung saan ang mga kundisyong iyon ay hindi umiiral.

Ito ay nagkakahalaga ng paghahambing ng mga pamamaraan ng pagsasanib sa kanilang sarili bago pumili ng isang buong programa ng hinang. Ang aming socket fusion versus butt fusion paghahambing ipinapaliwanag kung saan umaangkop ang bawat proseso sa isang tunay na proyekto ng pipeline.

Kung Saan Ang Mga Mechanical Coupling ang Mas Pinipili

Ang mga mekanikal na coupling ay hindi isang kapalit para sa lahat ng fusion welding. Ang mga ito ay isang ginustong solusyon sa isang partikular na hanay ng mga kundisyon: pang-emergency na pagkukumpuni, pansamantalang bypass, halo-halong materyal na paglipat, pag-install ng nakakulong na espasyo, at mga koneksyon sa flanged na kagamitan.

Ang mga mekanikal na coupling ay karaniwan sa munisipal na supply ng tubig, mga network ng irigasyon, mga linya ng slurry ng pagmimina, piping ng prosesong pang-industriya, at mga aplikasyon sa dagat. Gumagamit din ang mga serbisyo ng gusali ng mga mechanical joint type para sa HDPE drainage at siphon system, lalo na kung saan limitado ang access para sa fusion welding.

Mga Rating ng Presyon at Mga Limitasyon sa Engineering

Ang wastong napiling mekanikal na mga coupling ay maaaring humawak ng parehong nominal na klase ng presyon gaya ng mismong HDPE pipe. Ang praktikal na limitasyon ay hindi lamang ang selyo, kundi pati na rin ang paglaban ng pagkabit sa axial pull-out at paggalaw ng tubo na may kaugnayan sa temperatura.

Ang pipe SDR ay nakakaimpluwensya sa panlabas na diameter para sa isang partikular na nominal na laki, ngunit higit na mahalaga ito ay nakakaapekto sa paninigas ng dingding at ang dami ng radial compression na maaaring tanggapin ng pipe. Ang isang coupling na idinisenyo para sa SDR 11 ay maaari ding magkasya sa SDR 17 dahil ang panlabas na diameter ay pareho, ngunit ang hanay ng compression ng gasket at pag-uugali ng grip ay iba. Palaging suriin ang hanay ng kapal ng pader na nakasaad sa label ng coupling.

Ang rating ng presyon lamang ay hindi nagsasabi sa iyo kung ang pagkabit ay pinigilan. Ang isang non-restrained mechanical coupling ay maaaring humawak ng pressure sa isang static na pagsubok ngunit nabigo kapag ang pipe ay nagkontrata dahil sa malamig na panahon o kapag ang paggalaw ng lupa ay humiwalay sa magkasanib na bahagi. Para sa mga buried pipeline, gumamit ng restrained coupling, external anchoring system, o thrust block.

Binabago din ng temperatura ang pangmatagalang gawi ng HDPE. Sa mas mataas na temperatura ng pagpapatakbo, bumababa ang pinapayagang presyon ng pagtatrabaho. Kapag ang sistema ay gagana nang higit sa 20°C, pumili ng mas makapal na pipe wall at kumpirmahin na ang gasket material sa mechanical coupling ay na-rate para sa fluid temperature. Ang mga gasket ng EPDM ay karaniwan para sa tubig, ngunit hindi tugma sa mga hydrocarbon at ilang mga kemikal.

Mga Threaded at Compression na Produkto para sa Mechanical Connections

Mula sa aming sariling programa sa produksyon, ang dalawang pinaka-kaugnay na pamilya ng mekanikal na koneksyon ay HDPE threaded fittings at PE/PP compression fitting. Ang mga ito ay pantulong: ang mga sinulid na kabit ay ginagamit kapag ang punto ng koneksyon ay may BSP o NPT na sinulid, habang ang mga kabit ng compression ay ginagamit kapag ang kasukasuan ay nangangailangan ng isang simpleng koneksyon sa socket na walang init.

Bilang isang tagagawa ng pipe at fitting, minarkahan o hinuhubog namin ang mga thread nang direkta sa PE100 body. Iniiwasan nito ang paghahalo ng isang hiwalay na pagsingit ng metal sa basang seksyon, pinananatiling mas magaan ang angkop, at binibigyan ang installer ng malinis na geometry ng thread para sa sealing. Gumagana ang mga compression fitting sa hanay ng PE/PP na may katulad na mekanikal na prinsipyo: inilalagay ang insert sa dulo ng tubo, hinihigpitan ang takip, at ang O-ring o gasket ay pumipilit sa dingding ng tubo.

Ang parehong mga pamilya ng produkto ay malulutas ang mga tunay na problema sa pag-install. Ang isang kontratista na nagkokonekta ng polyethylene line sa isang stainless steel pump ay maaaring gumamit ng male thread adapter sa gilid ng HDPE at isang standard na sinulid na flange o unyon sa gilid ng kagamitan. Maaaring gumamit ng PE/PP compression socket fitting ang isang maintenance team na nagkukumpuni ng low-pressure water line na walang fusion equipment at tapusin ang trabaho sa loob ng ilang minuto.

HDPE Male Thread Adapter para sa Corrosion-Resistant Pipe Connections Ikinokonekta ng adaptor na ito ang mga HDPE pipe sa sinulid na kagamitang metal, na nag-aalok ng chemical resistance at leak-proof sealing. Ang magaan na disenyo nito ay nagpapasimple sa pag-install, na ginagawa itong perpekto para sa mga mixed-material system. Tingnan ang Produkto →

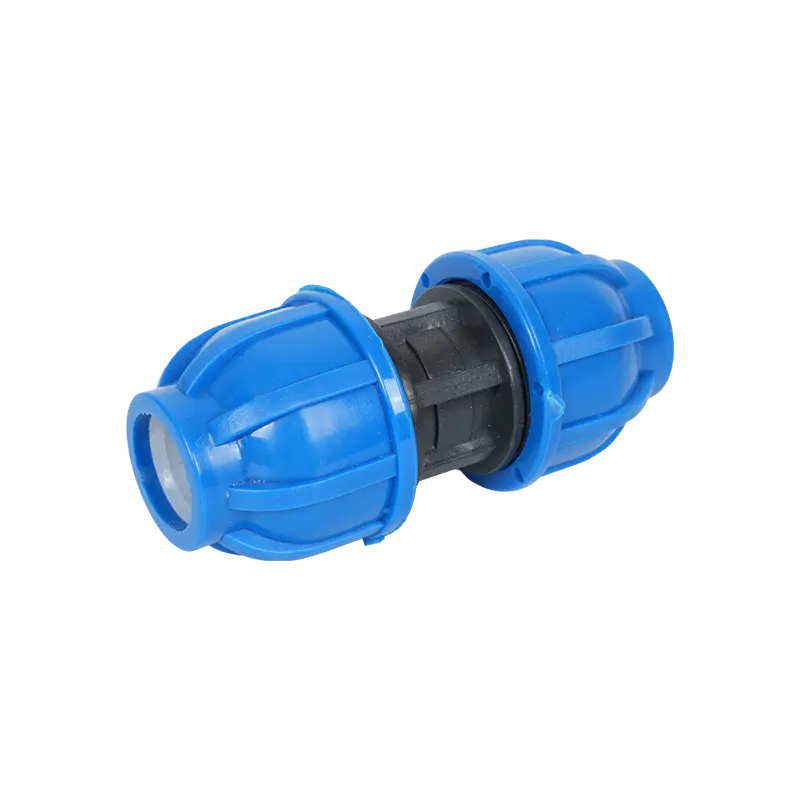

PE/PP Compression Socket para sa Tool-Free Pipe Joining Ang socket na ito ay sumasali sa mga tubo na may parehong diameter na walang welding o heat fusion, gamit ang isang compression mechanism para sa isang secure, leak-proof fit. Angkop para sa mga application ng tubig, gas, at irigasyon kung saan mahalaga ang mabilis na pag-aayos. Tingnan ang Produkto →

Hakbang-hakbang na Pamamaraan sa Pag-install para sa Mechanical Couplings

Ang pinakamabilis na mechanical coupling installation ay nabigo pa rin kung ang paghahanda ng pipe ay hindi maganda. Dahil ang isang mekanikal na selyo ay nakasalalay sa compression laban sa panlabas na ibabaw, ang dulo ng tubo ay dapat na malinis na gupitin, chamfered, malinis, at ipasok sa tamang lalim.

1. Kumpirmahin ang panlabas na diameter ng tubo, kapal ng pader, at SDR bago piliin ang coupling. Huwag ipagpalagay na ang nominal na laki ay sapat.
2. Gupitin ang parisukat ng HDPE pipe gamit ang pipe cutter, handsaw na may miter box, o wheel cutter. Iwasan ang isang magaspang na spiral cut na makakasira sa gasket.
3. Chamfer o deburr ang panlabas na gilid ng dulo ng tubo. Ang isang chamfer na 15 hanggang 30 degrees ay tumutulong sa pipe na dumausdos sa gasket nang hindi ito inilalabas sa posisyon.
4. Linisin ang panlabas na ibabaw ng tubo. Alisin ang putik, grasa, maluwag na PE chips, at kahalumigmigan sa ibabaw mula sa lugar na makikipag-ugnayan sa gasket.
5. Suriin ang insertion depth marking sa coupling body. Kung walang marka, ilagay ang dalawang dulo ng tubo nang magkatabi at sukatin ang lalim bago ang pagpupulong.
6. I-disassemble ang coupling na sapat upang i-slide ang housing, compression ring, at gaskets papunta sa pipe sa tamang pagkakasunod-sunod.
7. Ipasok ang unang dulo ng tubo hanggang sa buong lalim, pagkatapos ay ipasok ang pangalawang dulo ng tubo hanggang ang pareho ay nasa tamang posisyon sa loob ng manggas.
8. I-hand-tighten ang bolts o nuts nang pantay-pantay, pagkatapos ay gumamit ng torque wrench upang higpitan ang mga ito sa crossing pattern. Huwag kailanman higpitan nang lubusan ang isang gilid bago ang kabilang panig.
9. Suriin na ang tubo ay nananatili sa parehong pagkakahanay at ang agwat sa pagitan ng mga dulo ng tubo ay pantay. Maaaring mabawasan ng isang panig na agwat ang pagganap ng sealing.
10. Pressure-test ang joint nang dahan-dahan, kasunod ng working pressure ng system. Panoorin ang coupling para sa mga tagas sa panahon ng paunang pressure hold at muli pagkatapos ng thermal stabilization.

Kung ang coupling ay gumagamit ng torque specification, sundin ito. Maaaring durugin ng sobrang paghigpit ang pader ng pipe ng PE o ma-extrude ang gasket sa maling posisyon. Ang under-tightening ay nag-iiwan sa seal na hindi handa para sa presyon ng serbisyo. Ang torque wrench ay isang maliit na pamumuhunan kumpara sa halaga ng paghuhukay ng nakabaon na joint.

Mga Karaniwang Pagkakamali at Mga Panganib sa Pagkuha

Karamihan sa mga mekanikal na pagkabit ng pagkabit sa HDPE pipe ay hindi sanhi ng masamang disenyo ng pagkabit. Ang mga ito ay nagmula sa maling sukat, hindi magandang paghahanda sa ibabaw, hindi pantay na paghihigpit, o paggamit ng hindi pinipigilang pagkabit sa isang pipeline na nangangailangan ng axial restraint. Ang mga problemang ito ay maiiwasan kapag tinatrato ng installer ang isang mekanikal na joint bilang isang precision assembly sa halip na isang clamp.

Kapag bumibili ng mga mechanical coupling mula sa isang tagagawa, humingi ng eksaktong hanay ng kapal ng pader, detalye ng torque, gasket compound, at sertipiko ng pagsubok sa presyon. Ang isang supplier na hindi makasagot sa apat na tanong na iyon ay hindi nagbibigay sa iyo ng sapat na impormasyon para sa isang ligtas na pag-install.

Checklist ng Pagpili ng Mechanical Coupling para sa HDPE Pipe

Ang isang maikling checklist ay tumutulong sa mga engineering team na maghambing ng mga alok nang hindi umaasa sa mga pangalan ng brand o malabong paglalarawan. Ang parehong mga tanong ay dapat sagutin para sa bawat mekanikal na pagkabit bago ito maaprubahan para sa isang proyekto.

• Pipe OD at kapal ng pader: Itugma ang coupling sa eksaktong sukat ng PE pipe, hindi lang DN.
• Klase ng presyon: Kumpirmahin na ang coupling pressure rating ay katumbas o lumampas sa kinakailangang working pressure sa aktwal na operating temperature.
• End-load resistance: Tukuyin kung ang pagkabit ay pinigilan at kung ang thrust blocking ay kailangan pa rin.
• Pagkakatugma ng gasket: I-verify na ang elastomer ay tugma sa likido, temperatura, at pagkakalantad sa kemikal.
• Lugar para sa pagpupulong: Suriin na maabot ng crew ang mga bolts o nuts at gumamit ng torque wrench sa paligid ng naka-install na pipe.
• Inspeksyon at pagsubok: Kumpirmahin ang coupling marking, test records, at installation literature na ibinibigay sa bawat batch.
